Display-Anzeige    LSB 301

Die LSB 301 Anzeige ist von der Handhabung sehr umgänglich und leicht zu transportieren. Unsere neu entwickelte kleine Baseball-Anzeige soll dazu beitragen, dass jeder Verein für die Baseball-Spiele eine leistungsstarke elektronische Anzeigetafel aufstellen kann, mittels zusätzlicher umlaufender Bandenwerbefläche (im Lieferumfang nicht enthalten) können Sponsoren anteilig die Finanzierung mit übernehmen.

Angezeigt werden die RUNs für GUEST und HOME, sowie die INNINGs und der Batter-Count. Die aktuelle Uhrzeit ist jederzeit einblendbar.

Für die Ansteuerung (erfolgt über Bluetooth) des Scoreboards ist ein Funkmodul als Beistellung inbegriffen. Das für die Bedienung benötigte 7" oder 10" Tablet ist nicht Bestandteil der Lieferung und kann gegen Aufpreis erworben werden. Die Software für das Tablet kann über Google Play kostenlos heruntergeladen werden. Das Scoreboard auf dem Tablet ist fast identisch abgebildet und per Touchscreen leicht bedienbar sowie selbsterklärend.



Gallerie

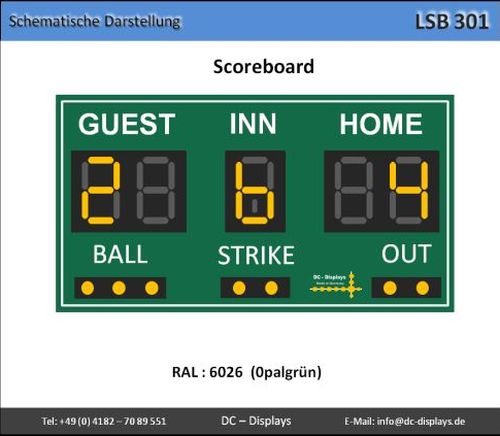

  • LSB-301

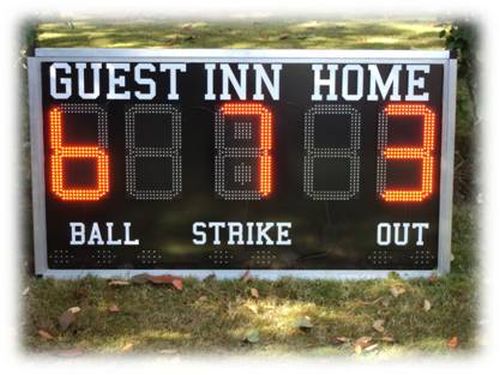

  • LSB-301a

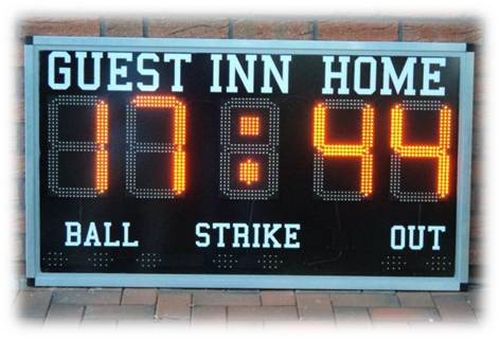

  • LSB-301b



Technische Daten

Gehäusetechnik

          Standort:                                           Outdoor
          Umgebungstemperatur:                    -25°C  bis  +60°C
          Gehäuserahmen:                              antrazit Aluminiumprofil
          Gewicht:                                            12,8 kg
          Display-Anzeige:                               Aluminiumverbundplatte
          Display-Maße (B x H x T):                1.325 x 740 x 30 mm
          Display-Fläche:                                 0,98 m²
          Display-Hintergrundfarbe:                 schwarz (Standard)

Display-Rahmen:                              antrazit



Anzeigetechnik

          Anzeige (GUEST, HOME, RUNs):    0 - 99
          Anzeige (INNINGs, Zeit):                  0 - 19 (> 9 mittels zusätzlichem LED-Balken) / Uhrzeit
          Zifferngröße:                                     300 mm
          Zeichengröße:                                   45 mm
          Beschriftung:                                     GUEST, INN, HOME, BALL, STRIKE, OUT
          Ableseentfernung:                             80 m
          Sichtwinkel:                                       > 120°
          LED:
                 Farbe:                                        ultrahelle orange SMD-LEDs
                 Größe:                                       3,4 x 3,0 mm / 606 nm
                 Pitch (Ziffer / Zeichen):              10,5 mm / 10,0 mm
                 Lebensdauer:                             10.000 Stunden
                 Anzahl:                                       1.417
                 Helligkeit:                                    manuelle Helligkeitssteuerung per Tablet
          Ansteuerung:                                     per Funk (Bluetooth)

        Reichweite:                                       150 m bei Sichtkontakt
          Display-Abdeckung:                          einseitig blendfreies Acrylglas



Betriebstechnik

          Bedienung:                                       per Tablet

Stromversorgung:                             Wechselstrom 220 V - 240 V / 50 Herz
          Leistungsaufnahme:                         Ø 50 VA / max. 95 VA
          Schutzart:                                         IP 54



Lieferumfang

•  1 DISPLAY-Anzeige mit Beschriftung
•  1 Empfängermodul (eingebaut)



zusätzliche Features

•  zusäzliche Werbeflächen gegen Aufpreis
•  Sonnenlicht tauglich
•  witterungsbeständig
•  wartungsarm
